Reparación amplificador antiguo: RADSON modelo 1000

Aparato: Amplificador antiguo.
Marca: RADSON.
Modelo:  1000
Falla: El aparato no enciende.

Le toca el turno a un amplificador vintage, este aparatito fue famoso en la década de los 70 y 80, su uso se extendió hasta finales de los 90, los sonideros de antaño le tienen especial afecto ya que fue uno de los amplificadores con los que muchos empezaron, horas y horas de trabajo del RADSON 1000 respaldan su legendaria fama.

Primeros pasos.
El amplificador presenta un alto grado de descuido, pero parece no ser difícil su reparación, pues en su revisión preliminar solo encontré pocos componentes dañados, veamos un poco de su interior después de quitar los transistores de potencia (tuve que remover los disipadores de aluminio para facilitar la maniobra).

Esta sumamente descuidado, con huellas bastante visibles de oxido y mucha tierra, aparte hay rastros de humedad que probablemente sea desechos de rata, pero en fin nada del otro mundo, si la mayoría de los componentes aun funcionan, no creo que haya mucho problema, lo que si estoy contemplando es el reemplazo de los capacitores naranja ya que es muy probable que estén secos.

Si bien no conseguí el diagrama original, pues lo tengo extraviado entre tanto documento físico, me voy a basar en el modelo 350-T el cual tengo a la mano, lo veo bastante parecido, pero hay que aclarar algunos detalles, el Radson 1000 original solo traía 2 transistores de potencia, sin resistencias de emisor, en este caso este amplificador trae 4 y no son los clásicos 2N3055 sino que son MJ15015, mientras que en este diagrama muestran al SJ5496 comparemos sus parámetros:

Se puede notar que el MJ15015 es superior tanto en voltaje como en potencia, con respecto al SJ5496, no encontré datos, aunque analizando un poco el diagrama veos que cuestiones como la alimentación son relativamente bajas y eso puede dar pauta para hacer una correcta sustitución:

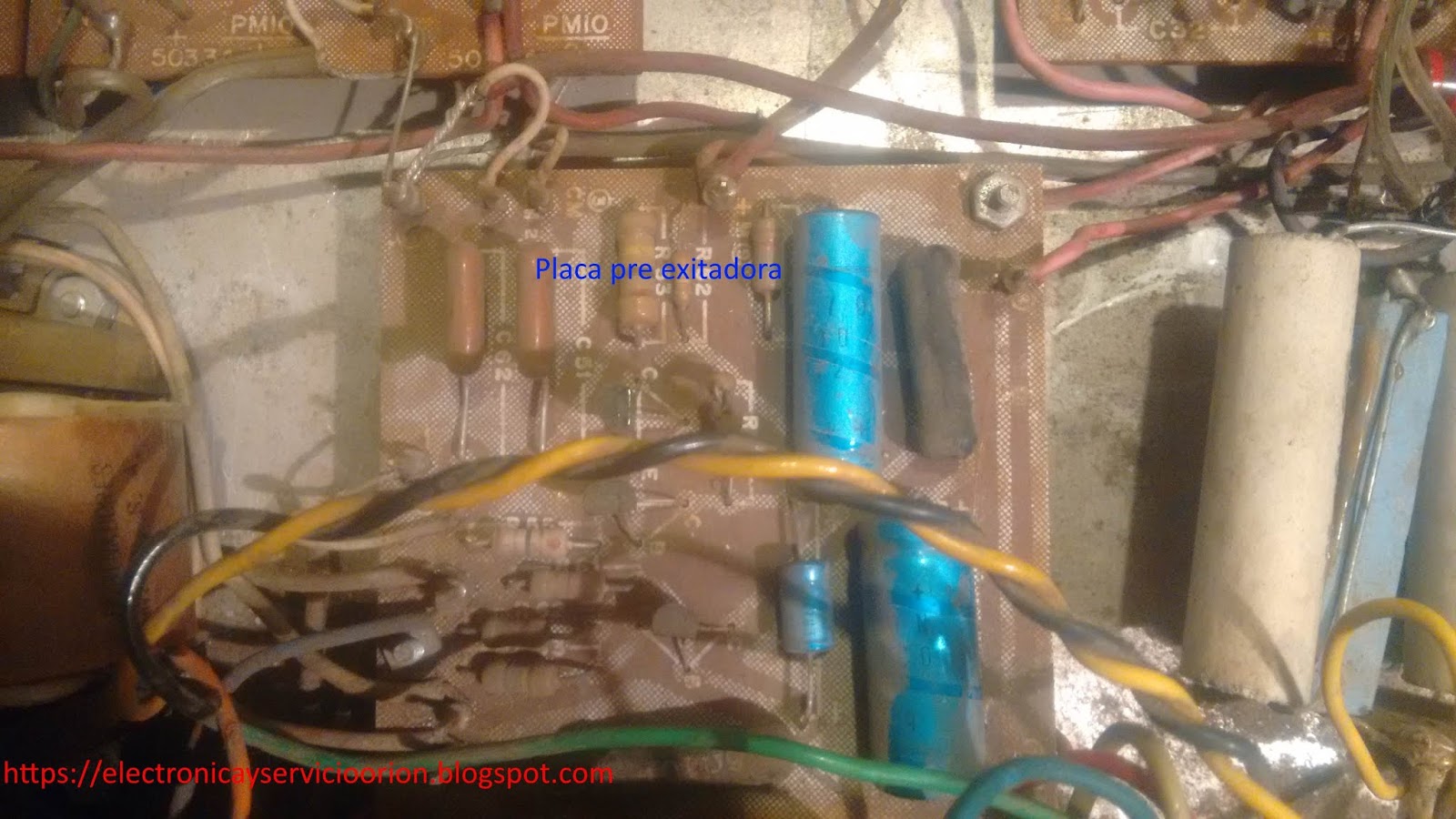

Veamos otros detalles de este aparato:

Aquí está el diagrama que utilice como referencia para esta reparación, en la zona de descarga encontraras otros modelos:
Diagrama Radson 350-T.
Es bueno decir que la falla está identificada y no parece necesitar de mas estudio, pero me gustaría hacer un pequeño análisis de este amplificador de antaño, no se, tal vez descubra algo que antes no vi.

Análisis de circuitos.
1. Pre-amplificador de micrófono.

Voy a hacer algo que siempre quise hacer y que por falta de recursos en su momento no pude. un pequeño análisis de sistema sección por sección y vamos a apoyarnos del simulador MULTISIM.
Veamos las siguientes imágenes y hagamos una comparación con el diagrama original:

Vaya las maravillas que hace este programa sin duda una gran ayuda para entender el funcionamiento de los circuitos electrónicos.
Un simple transistor TR11 (BC239) trabajando en configuración de emisor común nos da una respuesta bastante buena.
Después de algún tiempo voy a retomar la reparación de este amplificador, cabe aclarar que ya coloque transistores de potencia y elimine los diodos del puente de entrada, sustituyéndolo por un puente integrado, pero me he topado con el problema de que al probar tengo audio bastante bajo y distorsionado, voy a tener que continuar con el análisis de las etapas.
.
